Rhino 7 · Rhino 8 플러그인 · Windows

3D 모델을,
실제로 쓸 만큼 쉽게.

RCW V5는 커튼월 단면과 와이어프레임을 실제 제작용 모델로 바꾸고, 그 모델로 공장이 필요로 하는 가공도와 부품 리스트를 만듭니다.

RCW V5 구매 → 작동 방식 보기

RCW V5는 설계 의도와 제작 사이를 잇는 Rhino 플러그인입니다. Rhino 가 설치되어 있어야 작동합니다.

3D 모델링 자체가 아니라, 제작을 위한 도구입니다.이후 도면 작업을 개선할 만큼 빠르게 모델을 만듭니다.

01 / 간단한 모델링단면과 와이어프레임 정보에서 시작합니다.

02 / 눈으로 확인부품이 되기 전에 구성요소를 확인합니다.

03 / 정확한 도면모델에서 제작 정보를 생성합니다.

04 / 명확한 리스트같은 기준에서 부품 정보를 준비합니다.

RCW가 푸는 문제

3D 모델링은, 그것이 대체하는 수작업보다 쉬워야 합니다.

커튼월 실무자는 일반적인 3D 모델링이 얼마나 많은 시간과 전문적인 노력을 요구하는지 압니다. 모델을 만드는 데 손으로 그리는 것보다 오래 걸린다면 작업 방식을 바꿀 이유가 없습니다. RCW는 모델을 실용적으로 만드는 것에서 시작합니다.

3D 모델링의 공포를 없앱니다

모든 객체를 범용 3D 명령으로 하나씩 만드는 대신, 커튼월 단면과 와이어프레임이라는 익숙한 논리를 사용합니다.

모델을 만든 만큼 도면이 쉬워집니다

모델이 만들어지면, 같은 판단을 도면마다 반복하는 대신 그 모델에서 제작 정보를 생성하고 검토합니다.

값비싼 프로젝트 작업을 보호합니다

대형 프로젝트는 수개월의 신중한 도면 작업을 요구합니다. 눈에 보이는 모델과 연결된 산출물은 잘못된 부재가 공장이나 현장에 도착하기 전에 문제를 잡아냅니다.

RCW를 선택하는 세 가지 이유

먼저 모델을 빠르게 만들고, 그 모델을 컴퓨터가 읽게 하고, 그다음 도면 작업을 믿을 수 있게 만듭니다.

RCW는 범용 시각화 도구가 아닙니다. 그 가치는 세 가지 결과로 측정됩니다. 매일의 커튼월 설계에 충분히 빠른 모델, 사람이 직접 세지 않아도 되는 부재 정보, 그리고 그대로 발행할 만큼 믿을 수 있는 제작 산출물입니다.

01 / 쉬운 모델링

3D 전문가가 아니라, 커튼월 설계자의 방식으로 모델링합니다.

RCW는 커튼월 설계자가 이미 가진 정보 — 단면, 프로파일, 와이어프레임 — 에서 시작합니다. 그 정보를 정돈된 Unit과 구성요소로 이끌어, 모델이 또 하나의 관리 대상이 아니라 실제 작업 도구가 되게 합니다.

단면·프로파일·와이어프레임 정보로 구성
Unit·멀리언·트랜섬·유리·창호·그릴·백패널을 전용 흐름으로 생성
정형·곡면·비정형 배치를 하나의 실용적 방식으로 처리

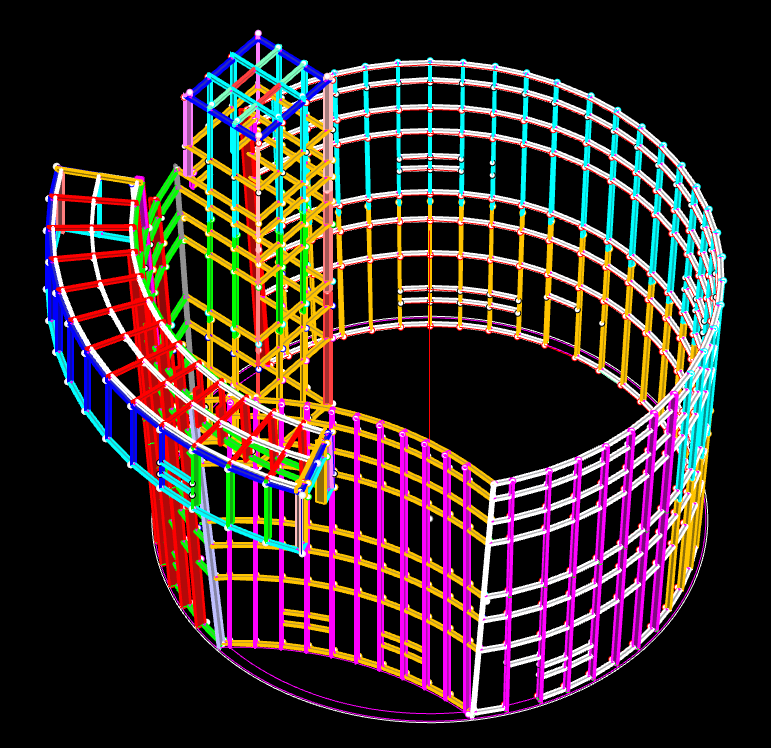

RCW로 만든 복합 곡면 커튼월 모델 — 여기서 보여줄 핵심: 단면과 와이어프레임 정보가 몇 단계 만에 완성된 Unit 모델이 되는 과정.

02 / 자동 분석

모델은 컴퓨터가 분석합니다. 사람이 세지 않습니다.

부재를 하나씩 확인하고 옮겨 적는 과정에서 누락이 생깁니다. RCW는 모델 전체의 형상을 읽어 부재를 구분하고 제작 번호를 부여합니다. 눈에 잘 띄지 않는 Anchor block까지 같은 기준으로 잡히고, 그 결과가 그대로 발주와 공장 작업에 쓰이는 리스트로 이어집니다.

형상을 분석해 부재를 구분하고 제작 번호를 부여
유리·백패널·Vent·Anchor block 까지 한 번에 집계

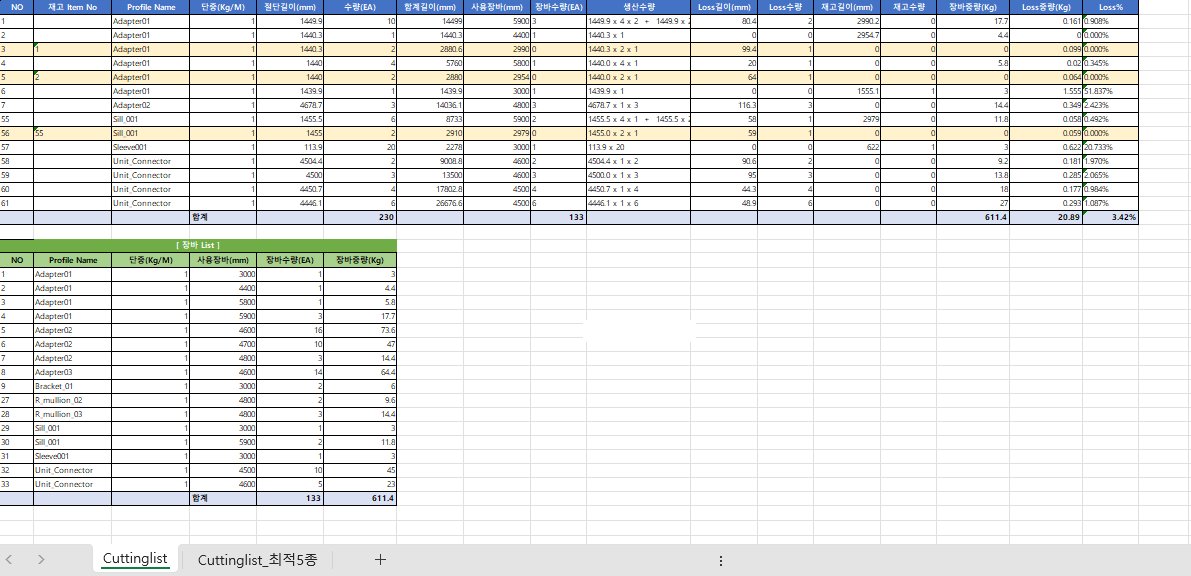

공장에서 바로 쓰는 자재 리스트·절단 리스트·장바 리스트로 정리

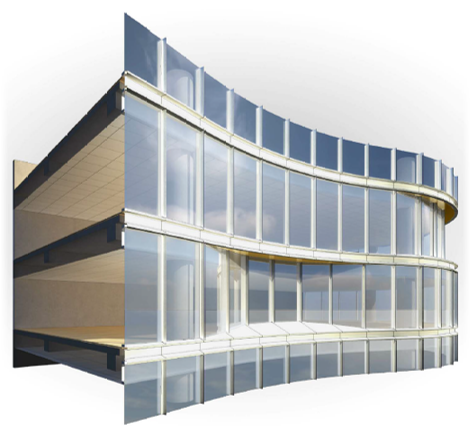

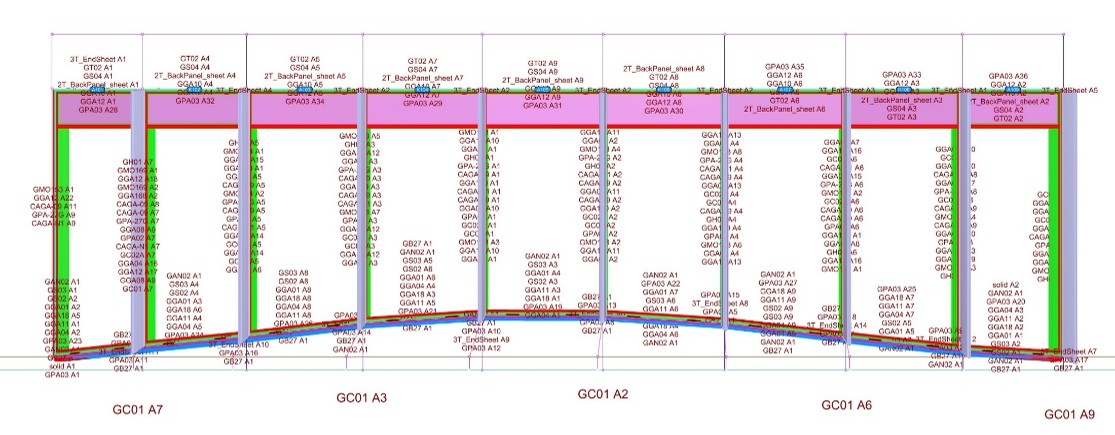

커튼월 모델 — 같은 모델에서 차례로: 부재를 구분하고 번호를 부여해, 공장이 그대로 쓰는 절단 리스트까지 — 장바 사용량과 Loss율까지 나옵니다.

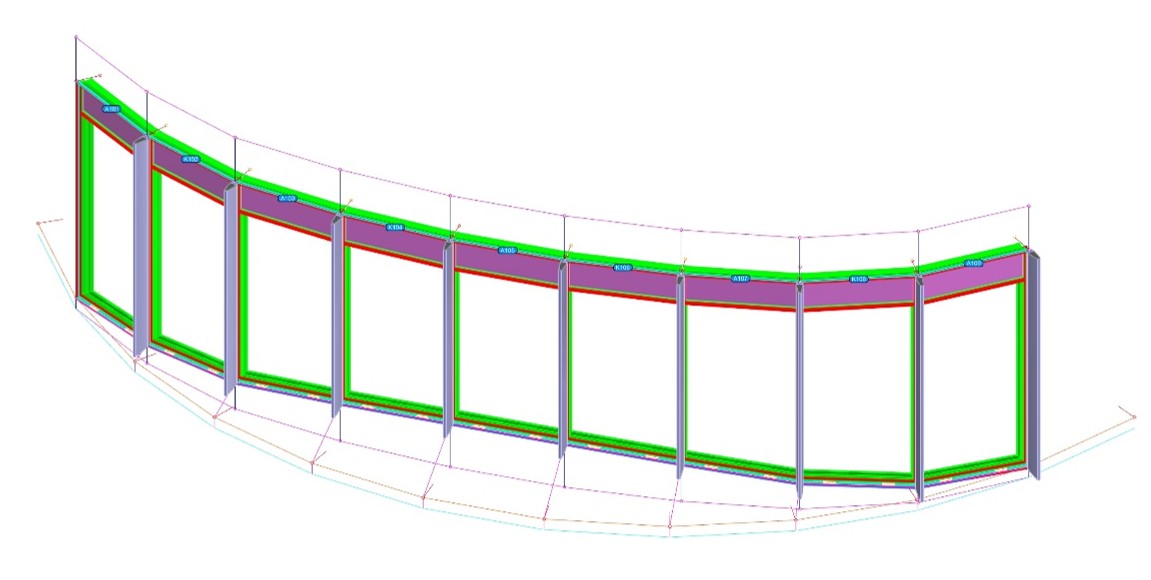

부재를 구분하고 제작 번호를 부여한 모델 — 같은 모델에서 차례로: 부재를 구분하고 번호를 부여해, 공장이 그대로 쓰는 절단 리스트까지 — 장바 사용량과 Loss율까지 나옵니다.

03 / 믿을 수 있는 가공도

검증된 모델 하나를 제작 도면 표준으로 만듭니다.

가공도는 단순한 출력물이 아닙니다. 대형 프로젝트에서는 숙련된 인력과 신중한 검토, 그리고 많은 시간이 필요합니다. RCW는 형상을 모델에서 가져오고, FDStyle이 프로파일별로 검증된 도면 구성을 기록해 반복 작업이 같은 표준을 따르게 합니다.

발행 전에 형상·관계·홀·부속을 모델에서 검토
가공도 옵션을 프로파일별로 기록하고 재생
주석·지시선·부속표·상세 뷰·양식 설정을 보존

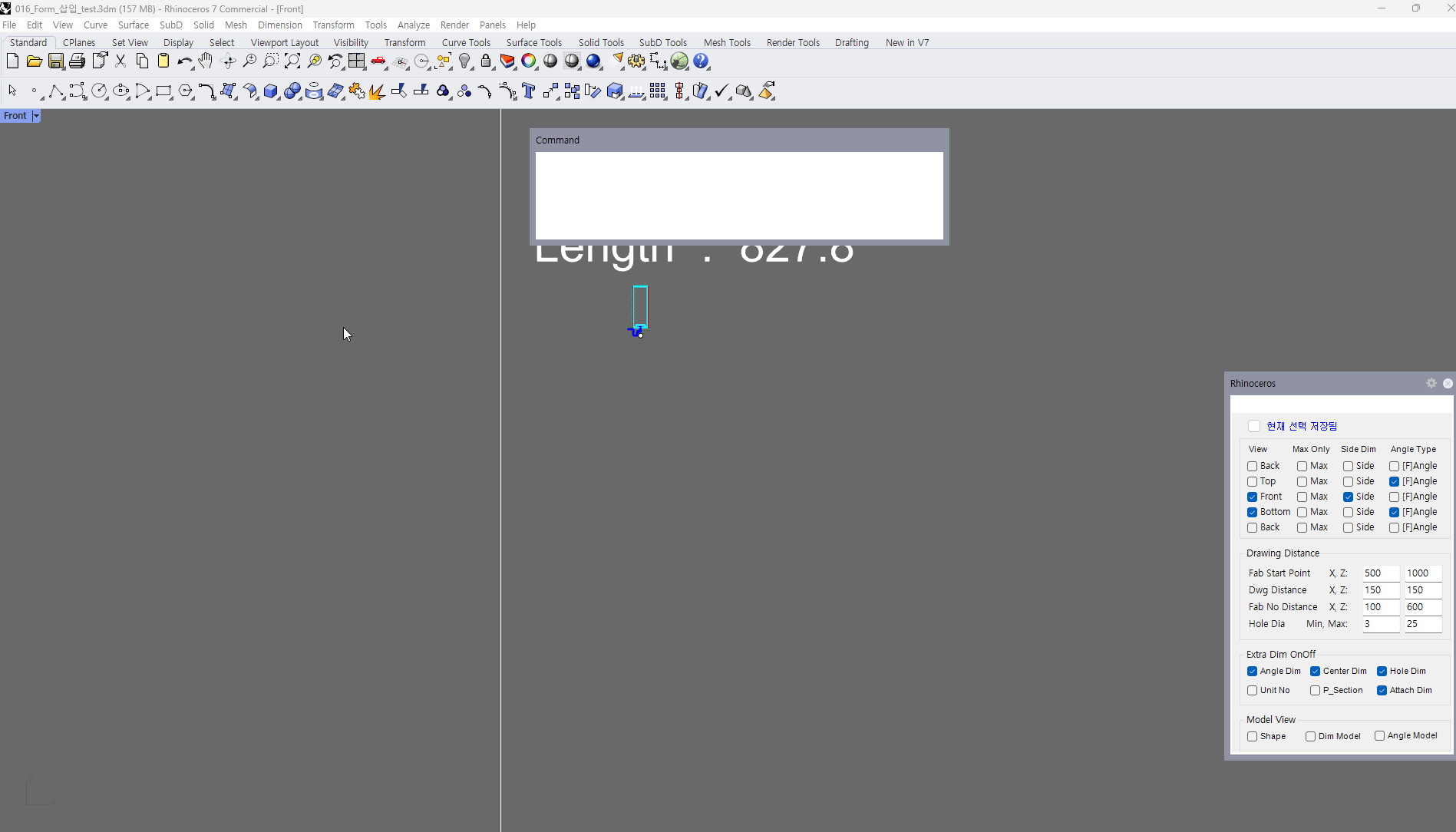

FDStyle 기록·재생 워크플로우 — FDStyle은 검토한 가공도 구성을 기록해 동일 프로파일에 재생합니다.

제작 패키지

좋은 도면에서, 명확한 제작 패키지로.

가공도가 생성된 뒤에도 같은 모델이 Unit 2D, 입면 정보, 부품 리스트를 뒷받침합니다. 그 결과 공장은 무엇을 만들지 더 명확히 알고, 프로젝트 팀은 추적 가능한 검토 기준을 갖게 됩니다.

FDwg·FDDS 가공도 작업 흐름
2D 뷰·치수·홀 데이터·NC 표·도면 양식
Fablist·부속 리스트와 함께 Unit 단면·정면 입면 산출

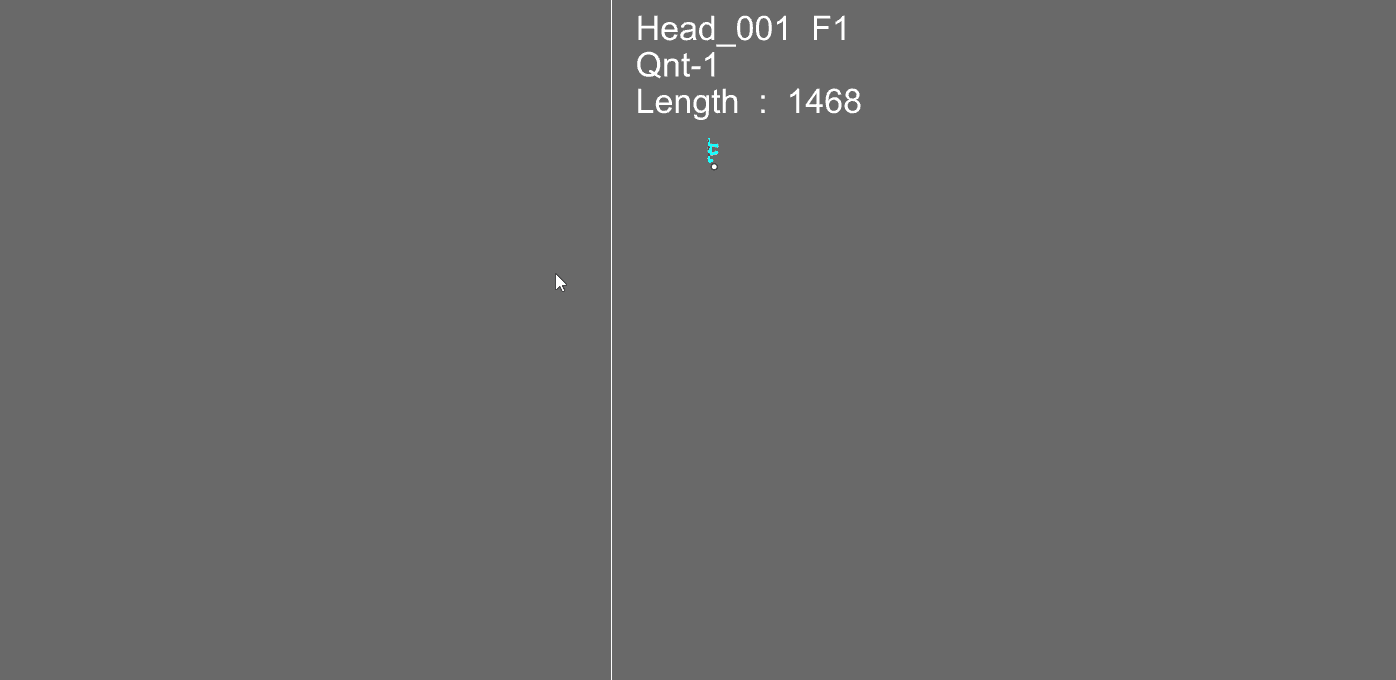

RCW의 가공도 작업 흐름 — 가공도는 검토된 모델을 공장을 위한 제작 정보로 바꿉니다.

모델에서 산출물까지

익숙한 입력에서 믿을 수 있는 도면까지, 하나로 이어진 경로.

RCW는 설계자가 필요로 하는 순서 그대로 작업을 유지합니다. 빠르게 모델링하고, 명확히 확인한 뒤, 제작 정보를 발행합니다.

01 / INPUT설계 기준 읽기

파사드를 정의하는 단면과 와이어프레임에서 시작합니다.

02 / MODELUnit 빠르게 생성

익숙한 설계 정보를 Rhino 안에서 정돈된 구성요소로 바꿉니다.

03 / CHECK만들 것을 검토

눈에 보이는 모델로 부재와 관계를 산출 전에 확인합니다.

04 / DRAW표준으로 생성

검증된 도면 규칙을 적용해 제작 정보를 만듭니다.

05 / LIST필요한 부품 발행

같은 모델에서 Unit 정보와 부품 리스트를 준비합니다.

결과물

모델을 가치 있게 만드는 산출물.

모델은 공장이 실제로 쓸 수 있는 결과 — 명확한 Unit 정보, 가공도, 조립을 완성하는 부품 리스트 — 를 만들어낼 때 비로소 제 값을 합니다.

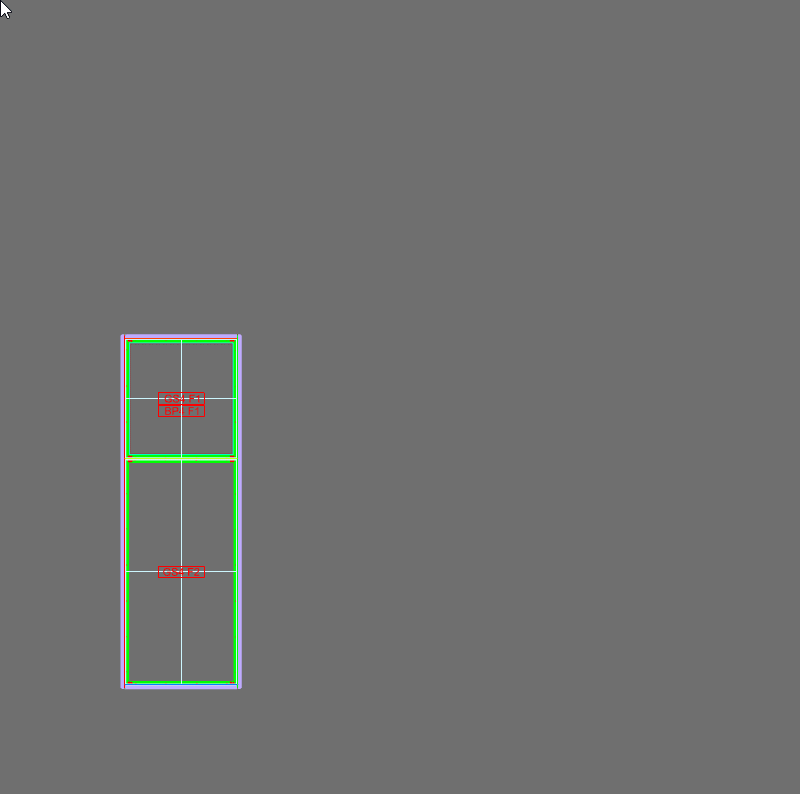

Unit 입면과 Fablist

선택한 Solid Unit에 대해 단면 산출과 Fablist 정보를 함께 만듭니다.

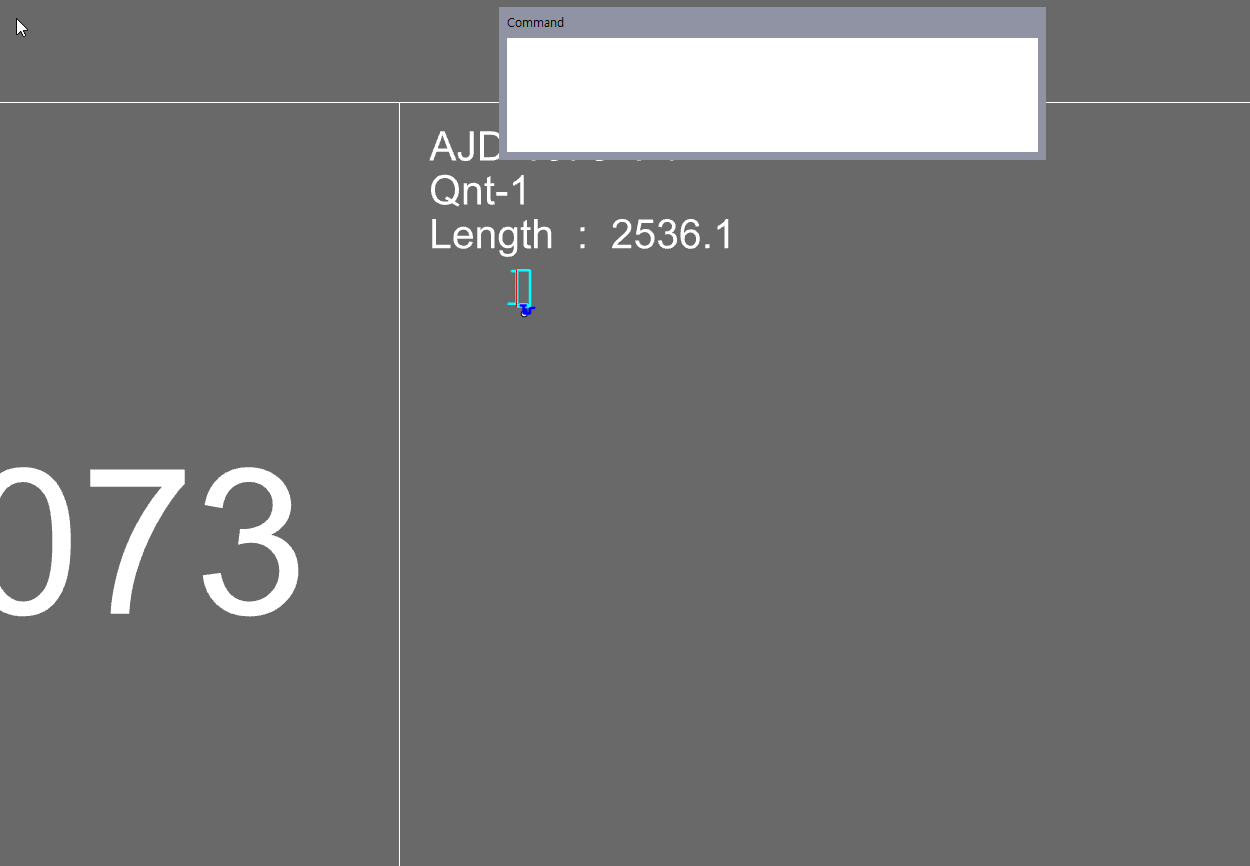

부속 부품 리스트

가공도에 수집된 부속 데이터로 조립을 완성하는 부품과 수량을 보여줍니다.

호스트 프로그램Windows용 Rhino 7 또는 Rhino 8. RCW V5는 그 안에서 동작하는 플러그인이며, Rhino 는 McNeel 이 별도로 판매하는 제품으로 포함되어 있지 않습니다.

언어설치 파일 하나에 한국어·영어가 함께 들어 있으며 설치할 때 고릅니다. 도움말도 그 선택을 따릅니다.

라이선스워크스테이션 1대에 발급되는 기기 고정 라이선스.

지원 자료내장 HTML 도움말과 작업 흐름 중심 패널.

버전 비교

어떤 버전이 필요하신가요?

Core는 프레임·유리·백패널의 전체 흐름 — 모델링·번호·리스트·가공도·2D·NC — 을 모두 담습니다. Standard는 여기에 창호·그릴·BIM 데이터를 더합니다. Professional은 비직교·자유곡면 파사드를 위한 트랜섬 곡선 모델링과, 회사의 작업 방식에 맞춘 기능 개발을 더합니다.

기능	Core프레임·유리·백패널	Standard전체 명령 세트	Professional곡면 형상 · 맞춤 개발
모델링
와이어프레임·단면 정의	✓	✓	✓
프레임(멀리언·트랜섬) 유닛 모델링 — UMD	✓	✓	✓
유리 모델링·번호·리스트	✓	✓	✓
백패널(BackPanel) 모델링	✓	✓	✓
창호(Vent) 모델링	—	✓	✓
그릴(Grill) 모델링	—	✓	✓
트랜섬 곡선(커브드) 모델링	—	—	✓
사용자 요구 맞춤 개발(Customization)	—	—	✓
도면 · 물량
프로파일 자동 번호 — FabNo · GsNo	✓	✓	✓
가공도 — FDwg · FDDS · FDstyle	✓	✓	✓
부재·부속 표 — FabTable · FabBomTable	✓	✓	✓
컷팅리스트·물량 — Cuttinglist · Molist	✓	✓	✓
2D 산출 — F2d · S2d · U2D · Fablist	✓	✓	✓
NC 데이터 — NC3~NC6	✓	✓	✓
사용자 바리스트 — UBarList	—	✓	✓
BIM 데이터 — FLOpt · FLdata	—	✓	✓
도구 · 환경
레이어·블록·텍스트·치수 유틸리티	✓	✓	✓
웹뷰어 — WebV · ToWebFile	—	✓	✓
서피스·DotText·각도·실린더 도구	—	✓	✓
Rhino 7 · Rhino 8	✓	✓	✓
라이선스	영구	영구	영구
트라이얼	90일	30일 · Standard 전체 범위	—

AutoCAD 나 BricsCAD 를 쓰시나요? 그쪽 커튼월 유틸리티는 별개이며 무상입니다 — AutoCAD · BricsCAD 유틸리티 받기

Core

프레임·유리·백패널 중심의 작업이라면 Core로 충분합니다. 모델링·번호·리스트·가공도·컷팅까지 포함됩니다.

Core 문의

Standard가장 완전

창호·그릴·BIM 데이터까지 다룬다면 Standard를 권합니다.

Standard 문의

Professional

파사드에 비직교·자유곡면 트랜섬 곡선 형상이 포함된다면, 또는 회사의 작업 방식에 맞춘 기능이 필요하다면 Professional을 선택하세요.

Professional 문의

제작을 위한 3D 모델링, 이제 실용적으로 시작할 준비가 되셨나요?

RCW V5는 접근하기 쉬운 커튼월 모델링 흐름을, 팀이 자신 있게 발행할 수 있는 정확한 가공도·부품 정보와 연결합니다.

Trial 신청하기 → 제품 문의하기 설치하시려면 Windows용 Rhino 7 또는 Rhino 8 이 필요합니다 — RCW V5 는 그 안에서 동작하는 플러그인입니다.
